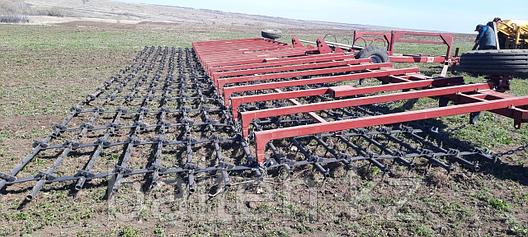

Борона шлейфовая БГЗ-15УД-01-Ш
Борона гибкая предназначена для обработки зяби с целью поверхностного рыхления, выравнивания почвы, уничтожения нитевидных всходов сорняков и сохранения влаги. Эффективно использование борон для обработки паров с целью уничтожения сорняков и сохранения влаги.
Борона агрегатируется с тракторами тягового класса 3-6, способ агрегатирования — прицепной.
Рабочий орган бороны — ножевидный зуб, который закреплен на шарнирной рамке и имеет ромбическое сечение, что в сравнении с квадратными зубами борон, снижает площадь лобового сопротивления, и движется под заданным углом к грунту, что, в совокупности, позволяет значительно уменьшить тяговое сопротивление всей бороны. А это, в свою очередь, позволяет увеличить ширину захвата и общую производительность агрегата при одновременном уменьшении затрат на ГСМ.
Рамки, на которых расположены зубья, имеют шарнирное строение, поэтому с легкостью копируют рельеф почвы, а значительная нагрузка на каждый зуб заставляет его при этом выполнять свою прямую функцию – обработку почвы без выглубления. Шарнирная конструкция секции борон позволяет хорошо справляться с любым количеством растительных остатков, равномерно распределяя их по поверхности поля.
Для регулировки степени воздействия на почву и растительные остатки имеется возможность устанавливать два положения зуба — в активном и пассивном режиме
Рабочая глубина обработки почвы – до 12 см.
Особенности
Ø Рама агрегата выполнена из профильной трубы 200х200х8 , что обеспечивает жесткость конструкции, не изгибается при нагрузках;
Ø Боковые рамы выполнены в виде ферм, состоящих из трубы 200х200х8 и двух надбрусников из трубы 80х80х5;
Ø Зуб ромбического ножевидного сечения снижает тяговое сопротивление. Закалка зуба на высоту 100мм до HRC 40…45 обеспечивает повышенную износостойкость;
Ø Секция гибкой бороны состоит из труб толщиной 4мм.
Ø Гибкое шарнирное соединение позволяет максимально копировать неровности почвы;
Ø Смещение труб секций исключает пробелы между секциями. На 1 м. захвата -69зубьев, что при ширине зуба 17мм обеспечивает 100% перекрытие;
Ø Два вида расположения зубьев «активное» и «пассивное» позволяет регулировать воздействие на почву и использовать орудие на влажной почве;
Ø Наличие следозаделывателей обеспечивает обработку почвы за колесами;
Ø Наличие гидросистемы позволяет легко переводить агрегат из транспортного положения в рабочее и обратно.
Борона представляет собой прицепное гидрофицированное орудие.
Борона конструктивно состоит из сницы, в задней части которой шарнирно на осях закреплен брус центральный, к брусу центральному на шарнирах крепятся два бруса боковых. На центральный и боковые брусья крепятся тяги, поддерживающие секции борон. Секции борон, сборной конструкции, крепятся на тягах с помощью цепей.
Для перемещения бороны в сложенном положении используются колеса сницы и транспортировочные колеса брусьев. Транспортировочные колеса брусьев так же служат для разворачивания бороны из транспортного положения в рабочее, для чего установлены на специальные поворотные кронштейны, меняющие угол схождения колес на заднем ходу и обеспечивающие быстрый перевод из транспортного положения в рабочее при движении бороны назад. Для предотвращения разбега боковых брусьев, при маневрах задним ходом в транспортном положении, они блокируются в транспортном положении растяжкой.
Технические характеристики сцепок со шлейф-боронами
|
ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА СЦЕПОК СО ШЛЕЙФ-БОРОНАМИ
Наименования параметра |
Значение |
Значение |
Значение |
Модель сцепки |
БГЗ-13УД-01Ш |
БГЗ-15УД-01Ш |
БГЗ-19УД-01Ш |
Тип |
Полуприцепной |
Полуприцепной |
Полуприцепной |
Агрегатируется с трактором класса |
3,0…4,0 (от 90 л.с.) |
4,0…5,0 (от 150 л.с) |
5,0 (от 300 л.с) |
Масса сцепки без борон, кг, не более |
5022±100 |
5650±100 |
6400±100 |
Дорожные просвет, мм., не менее |
300 |
300 |
300 |
Рабочая скорость, км/ч |
до 12 |
до 12 |
до 12 |
Транспортная скорость, км/ч не более |
20 |
20 |
20 |
В рабочем положении, мм |
|
|
|
· длина |
10630100 |
10630±100 |
10630±100 |
· ширина |
12570100 |
15570±100 |
18570±100 |
· высота |
131550 |
1315100 |
131550 |
В транспортном положении, мм |
|
|
|
· длина |
10290100 |
11790±100 |
13290±100 |
· ширина |
4470100 |
4470±100 |
4470±100 |
· высота |
3754100 |
3754±100 |
3754±100 |
Ширина захвата, м |
12 |
15 |
18 |
Производительность за 1 час основного времени (расчетная), га/ч |
до 14 |
до 18 |
до 21 |
Количество секций борон, шт |
16 |
20 |
24 |
Расположение секций |
двухрядное |
двухрядное |
двухрядное |
Ширина рабочих секций, мм |
1500 |
1500 |
1500 |
Глубина обработки, см: |
До 6 |
До 6 |
До 6 |
Гребнистость поверхности, см: |
5-8 |
5-8 |
5-8 |
Трудоемкость перевода в рабочее или транспортное положение, чел/ч |
0,3 |
0,3 |
0,3 |
Количество точек смазки, шт. - ежесменных |
10 |
10 |
10 |
- сезонных |
6 |
6 |
6 |
Трудоемкость ежесменного ТО, чел-ч |
0,3 |
0,3 |
0,3 |
Среднесменное время технического обслуживания, ч |
0,5 |
0,5 |
0,5 |
Количество обслуживающего персонала, чел. |
1 |
1 |
1 |
Гарантийный срок эксплуатации, месяцы |
12 |
12 |
12 |
Срок службы, лет |
до 8 |
до 8 |
до 8 |
