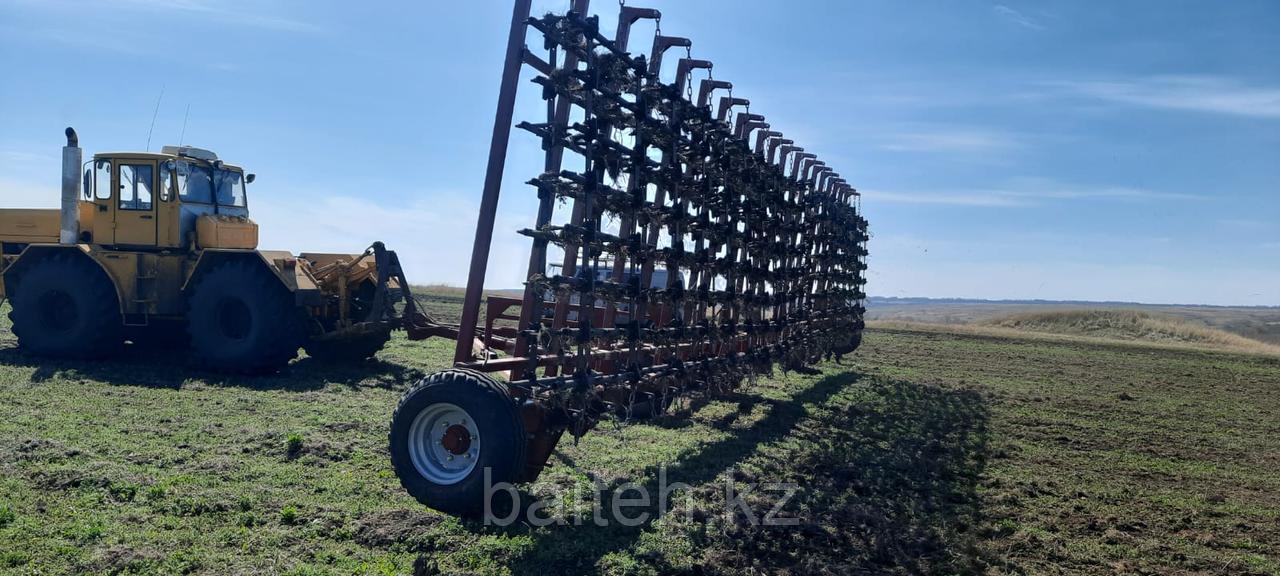

Борона шлейфовая БГЗ-17УД-01-Ш

Борона  гибкая  предназначена для обработки зяби с целью поверхностного рыхления, выравнивания почвы, уничтожения нитевидных всходов сорняков и сохранения влаги. Эффективно использование борон для обработки паров с целью уничтожения сорняков и сохранения влаги.

Борона агрегатируется с тракторами тягового класса 3-6, способ агрегатирования — прицепной.

Рабочий орган бороны — ножевидный зуб, который закреплен на шарнирной рамке и имеет ромбическое сечение, что в сравнении с квадратными зубами борон, снижает площадь лобового сопротивления, и движется под заданным углом к грунту, что, в совокупности, позволяет значительно уменьшить тяговое сопротивление всей бороны. А это, в свою очередь, позволяет увеличить ширину захвата и общую производительность агрегата при одновременном уменьшении затрат на ГСМ.

Рамки, на которых расположены зубья, имеют шарнирное строение, поэтому с легкостью копируют рельеф почвы, а значительная нагрузка на каждый зуб заставляет его при этом выполнять свою прямую функцию – обработку почвы без выглубления. Шарнирная конструкция секции борон позволяет хорошо справляться с любым количеством растительных остатков, равномерно распределяя их по поверхности поля.

Для регулировки степени воздействия на почву и растительные остатки имеется возможность устанавливать два положения зуба — в активном  и пассивном режиме

Рабочая глубина обработки почвы – до 12 см.

Особенности

Ø  Рама агрегата выполнена из профильной трубы 200х200х8 , что обеспечивает жесткость конструкции, не изгибается при нагрузках;

Ø  Боковые рамы выполнены в виде ферм, состоящих из трубы 200х200х8 и двух надбрусников из трубы 80х80х5;

Ø  Зуб ромбического ножевидного сечения снижает тяговое сопротивление. Закалка зуба на высоту 100мм до HRC 40…45 обеспечивает повышенную износостойкость;

Ø  Секция гибкой бороны состоит из труб толщиной 4мм.

Ø  Гибкое шарнирное соединение позволяет максимально копировать неровности почвы;

Ø  Смещение труб секций исключает пробелы между секциями. На 1 м. захвата -69зубьев, что при ширине зуба 17мм обеспечивает 100% перекрытие;

Ø  Два вида расположения зубьев «активное» и «пассивное» позволяет регулировать воздействие на почву и  использовать орудие на влажной почве;

Ø  Наличие следозаделывателей обеспечивает обработку почвы за колесами;

Ø  Наличие гидросистемы позволяет легко переводить агрегат из транспортного положения в рабочее и обратно.

Борона представляет собой прицепное  гидрофицированное орудие.

Борона конструктивно состоит из сницы, в задней части которой шарнирно на осях закреплен брус центральный, к брусу центральному на шарнирах крепятся два бруса боковых. На центральный и боковые брусья крепятся тяги, поддерживающие секции борон. Секции борон, сборной конструкции, крепятся на тягах  с помощью цепей.

Для перемещения бороны в сложенном положении используются колеса сницы и транспортировочные колеса брусьев. Транспортировочные колеса брусьев так же служат для разворачивания бороны из транспортного положения в рабочее, для чего установлены на специальные поворотные кронштейны, меняющие угол схождения колес на заднем ходу и обеспечивающие быстрый перевод из транспортного положения в рабочее при движении бороны назад. Для предотвращения разбега боковых брусьев, при маневрах задним ходом в транспортном положении, они блокируются в транспортном положении растяжкой.

ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА СЦЕПОК СО ШЛЕЙФ-БОРОНАМИ
