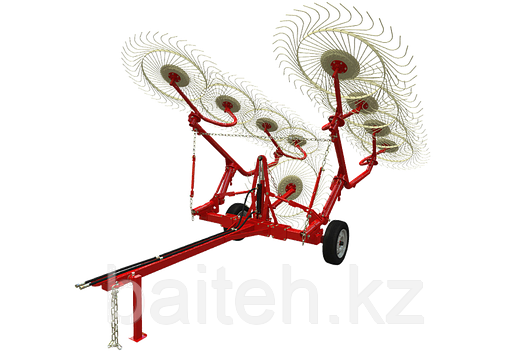

Грабли ворошилки ГВВ-6М

      Предназначены для сгребания трав из прокосов в валок, ворошения скошенной массы, оборачивания и сдваивания валков. Грабли рекомендуется использовать как на среднеурожайных, так и на высокоурожайных сеяных и естественных сенокосах с ровным рельефом или уклоном не более 6 градусов, при влажности трав не более 70%. Кроме этого грабли могут быть применены для сгребания соломы после уборки зерновых культур.

Особенности и преимущества:

1. Большая ширина захвата – до 6 м.
2. Качественный сбор скошенной массы в рыхлый однородный валок.
3. Зубья рабочих колес изготовлены из пружинной стали высокого качества и имеют особую изогнутую форму, что позволяет им работать на изгиб и кручение сразу в двух плоскостях.
4. Диаметр проволоки зуба рабочего колеса по выбору – 6 мм или 7 мм.
5. Благодаря особой форме зубьев, грабли, при работе, имеют постоянный контакт одновременно нескольких зубьев с почвой обеспечивая качественный захват скошенной массы и без попадания земли.
6. Усиленная тележка граблей по сравнению с аналогичными ГВВ-6, а именно: усилено дышло, усилены балки опорных колес, усилены кулаки крепления балок рабочих колес, переработана конструкция механизма подъема (опускания) балок рабочих колес. Данные изменения позволили увеличить жесткость и надежность всей конструкции тележки.
7. Шины опорных колес 165/70R13, установленные на штампованный диск 5J*R13 от а/м ВАЗ.
8. В качестве ступицы опорных колес применяется задняя ступица а/м ВАЗ-2108/2110 в сборе с подшипником и осью, что многократно увеличивает надежность и долговечность данного узла.
9. Литая ступица рабочего колеса, в комплекте с установленными радиальными подшипниками обеспечивает надёжность и долговечность работы данного узла.
10. Штампованный диск рабочего колеса с дополнительными ребрами жесткости, увеличенным диаметром расположения крепежных отверстий до 133 мм и их количеством до 6 штук, обеспечивает более равномерное распределение нагрузки на сам диск при работе. В совокупности с литой ступицей обеспечивается высокая надежность и долговечность данного узла.
11. Балки с установленными на них рабочими колесами имеют возможность копирования рельефа поля.
12. Наличие дополнительного среднего колеса в основной комплектации граблей. Данное рабочее колесо позволяет ворошить скошенную массу по центру граблей, в месте укладки валка.
13. Более низкие эксплуатационные затраты колесно-пальцевых граблей по сравнению с роторными: невысокие затраты на обслуживание машины, ввиду отсутствия сложных и дорогих элементов (таких как карданные валы, шестерни, эксцентрики и т.д.); более низкие энергозатраты – для агрегатирования требуются трактора с меньшей мощностью двигателя.

14. Технические характеристики

    1	Тип устройства	Колесно-пальцевые прицепные
    2	Производительность при сгребании за час основного времени, га/час, до	8,5
    3	Ширина захвата, м
    	- при сгребании	6
    	- при ворошении	9
    4	Количество рабочих колёс, шт.	8 или 9 (со средним колесом)
    5	Диаметр рабочего колеса, мм	1350
    6	Количество зубьев на одном колесе, шт.	40
    7	Ширина валка при сгребании, мм	до 1,6
    8	Рабочая скорость, км/ч, до	15
    9	Транспортная скорость, км/ч, до	20
    10	Ширина колеи опорных колёс, мм	1910
    11	Габаритные размеры, мм, не более
    	Рабочее положение
    	- длина
