Наименование

Ед. измер.

Значение

Марка

ЗС-90 (М-Р)

Тип

самопередвиж­ной

Привод

электрический

Производительность на 1 час основного времени (на погрузке в машины пшеницы с объемной массой 760 кг/м¹ при влажности не более 20% на грунте с твердым покрытием).

т.

До 90

Масса машины сухая (конструктивная), с комплектом рабочих органов для выполнения технологического процесса.

кг.

1070±50

Установленная   мощность

кВт

9.25

Характеристика   рабочих   органов

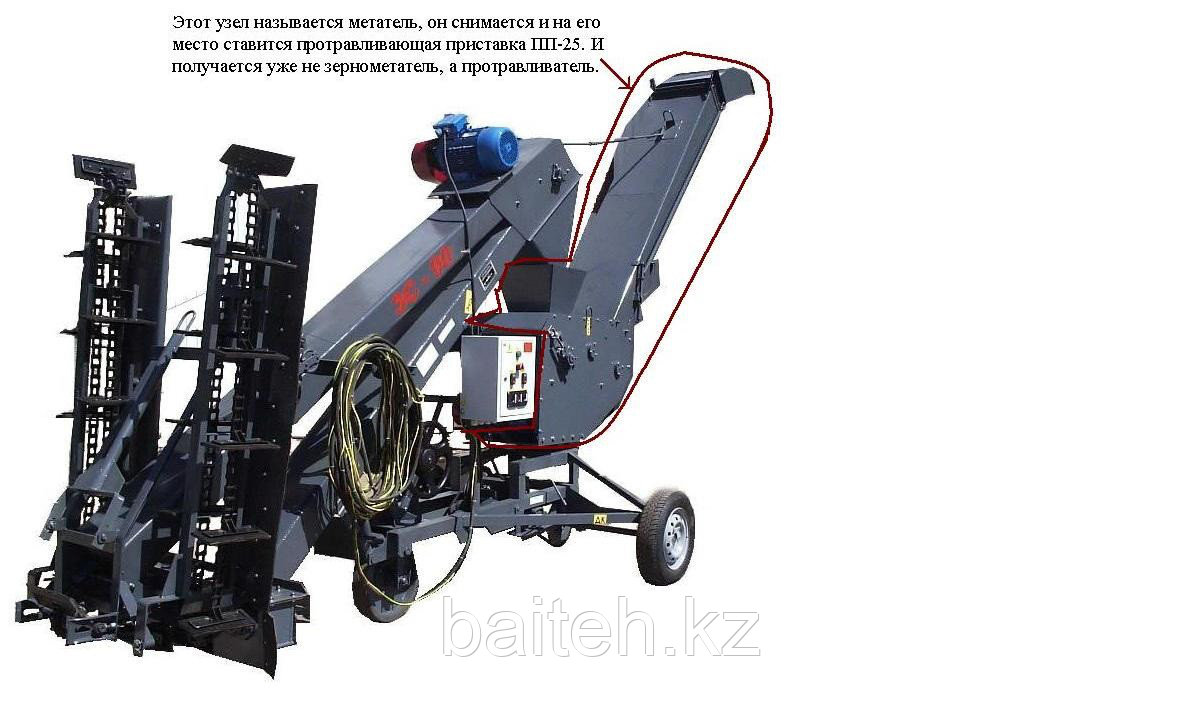

Триммер

Ширина ленты

мм

400±5

Число оборотов ведущего барабана

Об\мин

860

Диаметр барабанов

мм

1)273;

2) 325

Наружный диаметр катушки

мм

373

Внутренний диаметр катушки

мм

219

Скорость   ленты

Не менее

11.2

Дальность полета  зерна от места  забора

м

до 21

Высота   бросания   зерна

м

до 6

Скорость   передвижения

транспортная

км/ч

не менее 2,8

рабочая

км/ч

не менее 0,5

Транспортная   скорость   на   буксире

км/ч

не более 5

Транспортер загрузочный с питателями

Число   скребков   транспортера

шт.

32

Число скребков питателей

шт.

22

Размеры   скребка

мм

100x260

Скорость скребковой цепи транспортера

м/с

не  более 1,7

Скорость скребковой цепи питателей

м/с

не более 0,0505

Шаг  установки   скребков   в   цепи

мм

228

Дорожный   просвет

мм

110

Ширина   колеи

мм

не более 1670

Ширина   захвата

мм

4000+150

Энергетические показатели

Двигатель привода транспортера загрузочно­го АИР 112МА6

P= 4 кВт n=1000 об/мин

Двигатель   привода триммера АДМ112М4У2

P=5.5кВт n=1434 об/мин

Мотор-редуктор С-213 Р 90,2 S2В6М2SА2/12 400-50

Р=0,55 кВт

n₁=2830 об/мин

n₂=440 об/мин

Габаритные размеры в рабочем положении

длина

мм

не более6090±100

ширина

мм

не более4040±100

высота

мм

не более4010±100

с   триммером,   повернутым   на   90"

длина

мм

не более3200±100

ширина

мм

не более5520±100

высота

мм

не более4010±100

В   транспортном   положении

Длина  без  сницы

мм

не более6910±100

ширина

мм

не более1820±100

высота

мм

не более3460±100

срок службы

лет

не менее 8

Трудоемкость досборки машины в хозяйстве

чел/ч

не менее 4

Суммарная потребляемая мощность с

Протравливающей приставкой

кВт/ч

7,75

Масса машины в комплекте с про-

травливающей приставкой

кг

970+ 20

основные показатели качества тех-

нологического процесса:

полнота протравливания

%

100-5

неравномерность концентрации

рабочей жидкости

%

5

механическая поврежденность семян

%

не более 0,3

повышенная влажность

%

не более 1

Габаритные размеры в рабочем

Положении

Длина

мм

3670+50

Ширина

мм

4120+50

Высота

мм

2960+50

Двигатели:

Насос  Беламос

Мощность

кВт

0,4

Шнеков выгрузки АИР804АМ

Мощность

кВт

1,5

Частота вращения

об/мин

1400

Смесительной камеры АИР71В6У3

Мощность

кВт

0,55

Частота вращения

об/мин

1000
