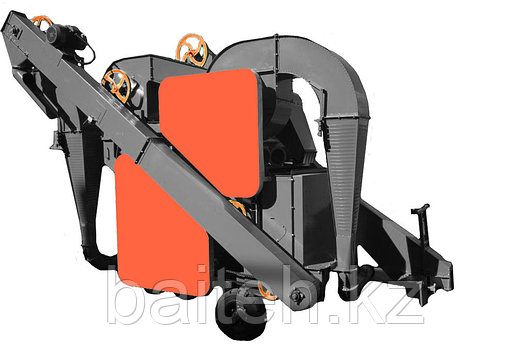

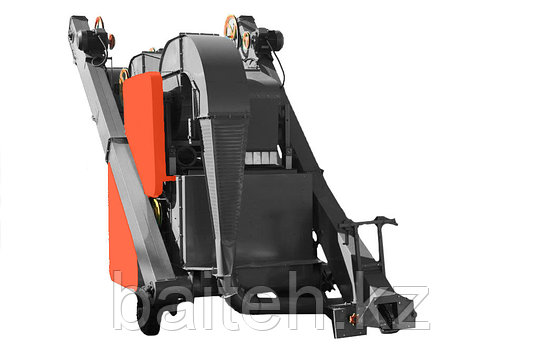

Очиститель вороха самопередвижной ОВС-25

ОЧИСТИТЕЛЬ ВОРОХА САМОПЕРЕДВИЖНОЙ ОВС-25

Очиститель вороха самопередвижной ОВС-25 предназначен для первичной очистки колосовых, крупяных, зернобобовых культур, кукурузы, сорго, подсолнечника от примесей в составе зерноочистительных агрегатов во всех сельскохозяйственных зонах.

Принцип работы:
    При движении машины вдоль вороха шнековые (скребковый) питатели захватывают зерновой материал и подводят к подъемной трубе загрузчика, который передает его в распределительный шнек питающего устройства. Питающее устройство распределяет зерно по ширине камеры. Распределитель делит материал на две равные части и направляет его в воздушные каналы. Воздушный поток через вентилятор и пыле-отделитель уносит легкие примеси в пневмотранспортер. Более крупные примеси из воздушного потока улавливает отстойная камера.
    Зерновой материал, прошедший очистку воздухом и разделенный на две равные части, попадает на верхний и нижний станы. Процесс очистки на верхнем и нижнем станах совершенно одинаков.
    Чистое зерно поступает в задний приемник. Из приемника чистое зерно шнеком подается в нижнюю головку отгрузчика.
    Отгрузочный транспортер выводит чистое зерно из машины и поворотным носком направляет его либо в кузов автомашины, либо образует за машиной ворох чистого зерна. Легкие примеси, выделенные воздушной очисткой, пневмотранспортер относит в сторону. Отходы (подсев, щуплое и битое зерно, крупные примеси), выделенные решетной очисткой, легкие примеси из отстойной камеры шнек отводит в сторону и складывает в ворох фуражных отходов.

Наименование

Ед. изм.

Значение

Марка

ОВС-25УМ

Тип

самопередвижной

Привод

электрический

Номинальная производительность за 1 час основного времени на пшенице с объёмной массой 760 кг/м³:

т/ч

- на предварительной очистке при влажности исходного материала до 20 %, с содержанием примесей до   10 %

25*

 - на первичной очистке при влажности исходного материала до 16 %, с содержанием примесей до  10 %, в том числе сорной – до 3 %

12*

Масса машины сухая (конструкцион­ная):

- с комплектом рабочих органов и приспособлений для выполнения основной технологической операции, не более

кг

             1760

Установленная мощность

кВт

10,55

Габаритные размеры в рабочем положении, не более:

- длина

- ширина

- высота

в транспортном положении (без питателей и пневмотранспортера):

- длина

- ширина

- высота

мм

5090

6200

3280

4640

2150

3280

Характеристика рабочих органов

Воздушная часть

Вентилятор

пылевой

Диаметр крыльчатки вентилятора

мм

530

Количество крыльчаток

шт.

1

Число лопастей

шт.

6

Длина лопастей

мм

242

Расход воздуха

м³/ч

4500…5000

Число оборотов крыльчатки венти­лятора

мин^-1

1180±10

Поперечное сечение воздушного канала

мм

130х960

Решетные станы

Число станов

шт.

2

Амплитуда колебаний станов

мм

7,5

Частота колебаний

кол./мин

460

Угол наклона решет

град.

8+1^о

Число щеток для очистки решет

шт.

24

Амплитуда колебания щеток

мм

148

Частота колебаний щеток

кол./мин

35

Количество решет, установленных в машине

шт.

8

Длина решетного полотна

мм

790

Ширина решетного полотна

мм

990

Загрузочный транспортер

Число скребков

шт.

38

Число оборотов вала

мин^-1

360

Число питателей

шт.

2

Число скребков питателя

шт.

14

Отгрузочный транспортер

Число скребков

шт.

28

Число оборотов вала

мин^-1

360

Энергетические показатели

Двигатель привода решетного стана. вентилятора

шт.

1

Мощность

кВт

4,0

Число оборотов синхронное

мин^-1

3000

Двигатель привода загрузочного и отгрузочного транспортеров

шт.

2

Мощность

кВт

3,0

Число оборотов синхронное

мин^-1

1000

Мотор-редуктор привода самохода

шт.

1

Мощность

кВт

0,55

Число оборотов синхронное

мин^-1

1500

Транспортный просвет

мм

190

Колея заднего хода

мм

1555±20

Рабочая скорость

км/ч

0-0,7

Количество обслуживающего персонала

чел.

1 (оператор)

Установленный срок службы до списания

лет

8

Дробление зерна, не более

%

0,4
