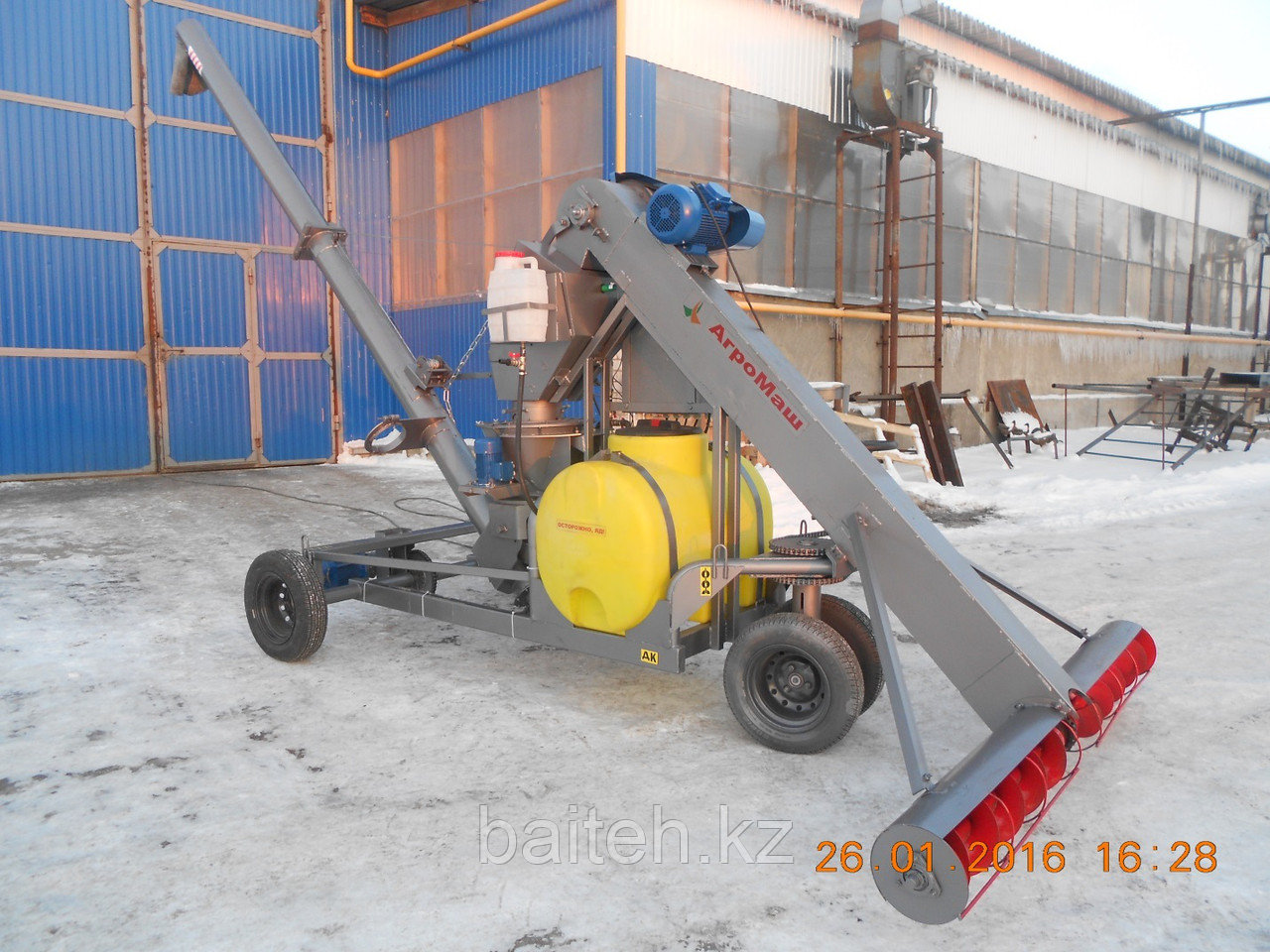

Протравитель семян камерный ПС-20УК

№

Наименование параметра

Ед.изм.

Значение

1

Марка

ПС-20УК

2

Тип

камерный, само- передвижной

3

Производительность за 1 час (на пшенице):

-          Основного времени

-          Эксплуатационного времени

т/час

5,0 –20,0

3,3 –15,3

4

Полнота протравливания

%

100±20

5

Механическое повреждение семян, не более

%

0,5

6

Увеличение влажности семян, не более

%

1,0

7

Неравномерность подачи семян в камеру протравливания, не более

%

±5

8

Неравномерность подачи рабочей жидкости в ка- меру протравливания, не более

%

±5

9

Емкость бака, не менее

л

300

10

Тип насоса

   центробежный

12

Транспортная скорость, не более

км/час

5,0

13

Рабочая скорость движения

км/час

0-0,7

14

Потребляемая мощность, не более

кВт

5,81

15

Масса сухая (конструкционная) с полным комплектом рабочих органов, неболее

кг

1020

16

Количество обслуживающего персонала:

-                     при выгрузке семян в заправщики сеялок

-                     при выгрузке семян в мешки

-                     при транспортных переездах

чел.

1

2

1

17

Габаритные размеры в рабочем положении:

-          длина

-          ширина

-          высота

мм

5290-6800*

2000**

3800-4280*

18

Максимальная высота выгрузки

  мм

3800

19

Ежесменное оперативное время технического обслуживания, не более

чел-ч

0,2

20

Срок эксплуатации, не менее

лет

8

Технические особенности протравливателя семян и краткая технология производства:

·         Рама протравливателя представляет собой сварную конструкцию, установленную на трехколесном пневматическом  ходу.

·         Плавная регулировка рабочей скорости (0-0,35 км/час) за счёт частотного преобразователя.

·         Машина снабжена оборудованием, позволяющим работать как в автоматическом, так и ручном режиме работы

·         Удобный герметичный щит управления.

·         Профессиональная емкость 300 л с технологичной  горловиной и дыхательным клапаном.

·         Профессиональный насос, а также фильтры, краны, шланги (по заказу - насос российского производства Belamos)

·         Перемешивание рабочего раствора гидромешалкой;

·         Простая и надежная схема настройки подачи рабочего раствора с помощью калиброванного жиклера и манометра, визуальный контроль и быстрая проверка с помощью мерного стакана, понятная настроечная таблица;

·         Надежные емкостные датчики с сигнализатором уровня для синхронизации поступления суспензии и семян и автоматизации процесса протравливания;

·         Дозатор для семян от 3 до 20 т;

·         Применен мотор-редуктор с частотным преобразователем, позволяющий обеспечить стабильную работу протравливающей машины независимо от высоты бурта, что дает большие преимущества по сравнению с аналогами.

·          Высота выгрузного шнека позволяет производить загрузку протравленных семян в кузов грузового автомобиля ГАЗ, ЗИЛ, КамАЗ (высота 3,8 м);

·         Регулируемая высота выгрузного шнека для загрузки посевного материала в мешки;

·         Все органы управления расположены с рабочей стороны оператора;

·         Обеспечена защита электродвигателей от перегрузок;

·         Транспортер загрузочный скребкового типа, что уменьшает травмирование зерна при подаче в протравливающую камеру.

·         Протравливатель подключается к 3-х фазной сети питания 380 В через гибкий кабель L=30 метров.

·         Рабочий раствор заливается через сетчатый фильтр горловины емкости, снабженной уровнемером для визуального контроля уровня жидкости.

·         Насосом рабочий раствор в узел дозирования, состоящий из регулировочного крана (задвижка, манометр, калибровочный жиклер)

·         С помощью регулировочного крана оператор выставляет определенное давление, которое по таблице соответствует определенному расходу литров в минуту раствора, которое должно соотносится с устанавливаемым объемом подачи зерна. Оператор для точной настройки нормы рабочего расхода раствора, переключает этот поток в мерный цилиндр, обеспечивая точную калибровку подачи рабочего раствора в минуту. Визуально контроль подачи раствора осуществляется показанием манометра.

·         Для обеспечения качественного перемешивания раствора оператор задает подачу рабочего раствора насосом в несколько раз превышающим потребность протравливания, поэтому обратным сбросом рабочего раствора в емкость обеспечивается качество перемешивания раствора.

·         Превосходное качество протравливания достигается с помощью применения тарельчатого распылителя рабочего раствора. Обращаем ваше внимание, что только применение данного распылителя обеспечивает достижение заданной цели при использовании протравителя ПС – 20 УК

ПС-20УК состоит из следующих сборочных единиц:

v бункера для накопления семян (4);

v камеры протравливания (5);

v бака  для рабочей жидкости (6);

v  насоса с системой дозирования жидкости (7);

v  шнека выгрузного (3);

v транспортера загрузочного (2);

v механизма  поворота передних колес (11);

v механизма подъёма загрузочного транспортера (10);

v самохода (8),

v шкафа управления (9).

   В движение протравливатель приводится с помощью мотор-редуктора и преобразователя частоты. Сборочные единицы смонтированы на раме (1), установленной на раме с пневматическими шинами. Выгрузной шнек поднимается и опускается оператором с помощью лебедки (12). На зерновом бункере установлен бачок с чистой водой,  предназначенной для промывки системы и мытья рук оператора.

 Протравливатель выполняет следующие технологические операции: приготовление рабочей жидкости, самозагрузка семян, протравливание семян, выгрузка протравленных семян в загрузчики сеялок или мешки, промывка гидрокоммуникаций.

  Подача семян и рабочей жидкости в камеру протравливания синхронизирована с помощью трех датчиков, которые смонтированы на бункере семян. Приводом загрузочного транспортера управляют верхний и средний датчики, приводом насоса, форсунки и дозатора зерна -нижний.
