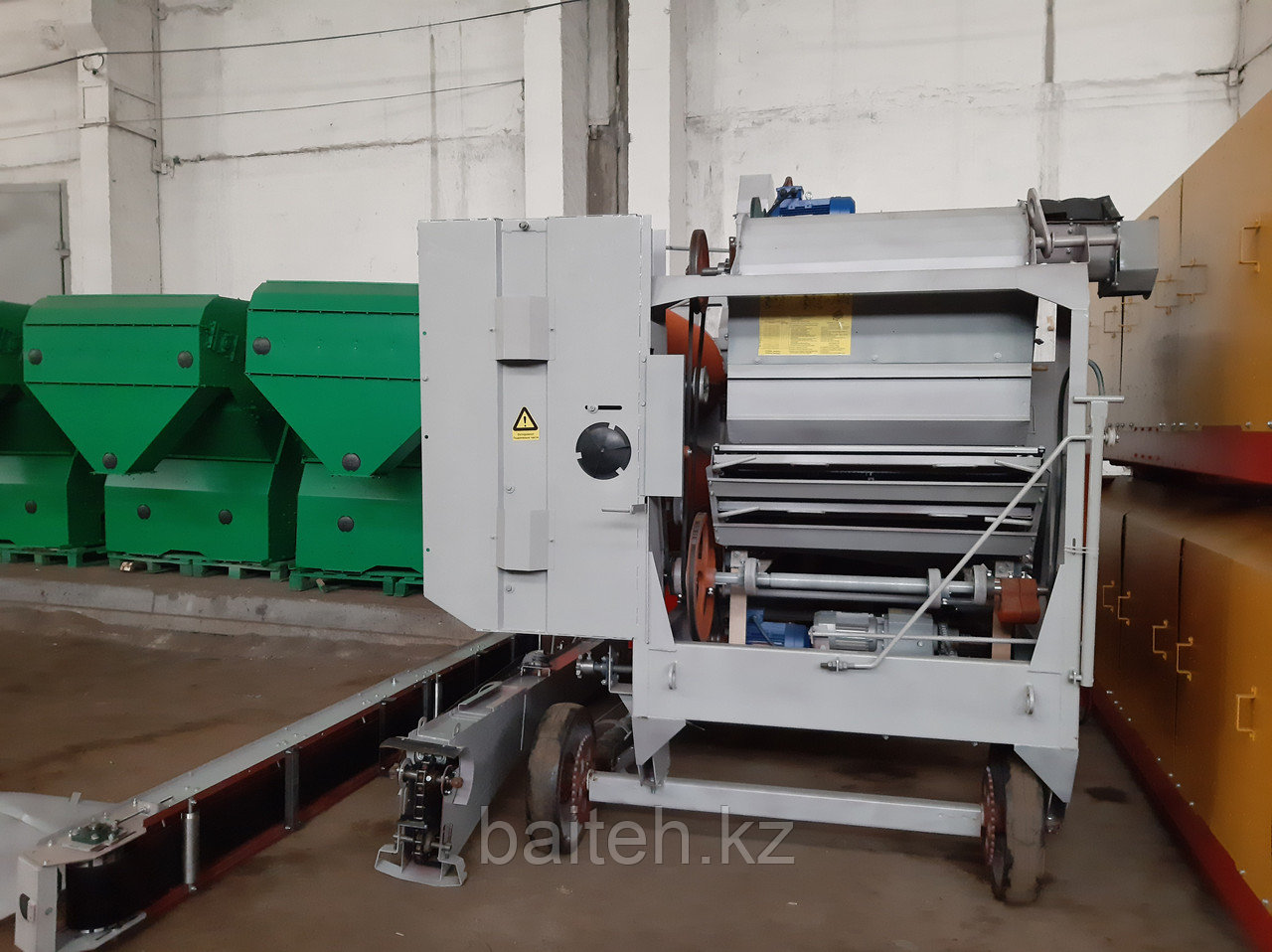

Зерноочистительная самопередвижная машина вторичной очистки МС-4,5М

МС-4,5 М

Зерноочистительная самопередвижная машина вторичной очистки предназначена для очистки зерновых, зернобобовых, технических и масличных культур, семян трав.

Машина МС-4,5 работает на открытых токах или в складских помещениях во всех климатических зонах страны.

Машина вторичной очистки семян самопередвижная МС-4,5 состоит из загрузочного скребкового транспортера со шнековыми питателями, решетного стана, воздушноочистительной части, элеватора - однопоточной нории, триерных цилиндров, вибролотка, механизма передвижения и отгрузочного ленточного транспортера.

Технологический процесс протекает следующим образом.

При движении машины вдоль вороха шнековые питатели захватывают зерновой материал и подводят к подъемной трубе загрузчика, который подает его в распределительный шнек. Шнек распределяет зерновой материал по ширине и подает его в воздушный канал I аспирации, где восходящий поток воздуха выносит в отстойную камеру легкие примеси (включая солому, легкие колосья, головки сорняков и т. д

Пройдя очистку в канале I аспирации, материал поступает на решетный стан. Очищенный решетами материал по течке поступает во вторую аспирацию, где восходящий поток воздуха выносит во вторую отстойную камеру оставшиеся легкие примеси и щуплое зерно.

Далее зерновой материал вибролотком подается в рабочую ветвь элеватора, который транспортирует зерно в верхний триерный цилиндр, выделяющий короткие примеси. Короткие примеси перебрасываются в лоток, из которого шнеком подаются в приемник, откуда выводятся наружу вместе с длинными примесями.

Очищенное от коротких примесей зерно самотеком направляется по течке в триерный цилиндр длинных примесей. Ячейки этого триера выбирают зерно и перебрасывают в желоб, откуда шнеком они подаются в приемник, сходом идут длинные примеси.

При очистке материала без триеров переключают заслонку режима работы на течке верхней головки элеватора - и зерно выводится через приемник.

При очистке вороха, основной материал которого имеет длину большую, чем остальные примеси, например, овес, сходом с овсюжного цилиндра пойдет основной материал, а лотком будут выводиться только короткие примеси.

Технические данные.
