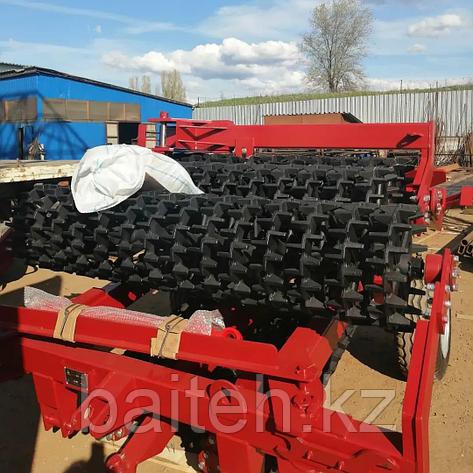

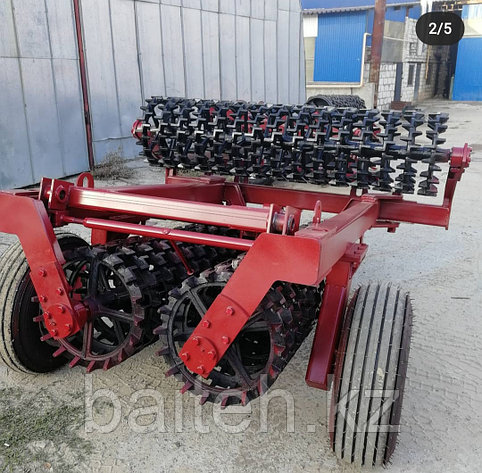

Каток кольчато-шпоровый КШКУ-9,2

Каток кольчато-шпоровый КШКУ-9,2 предназначен для дробления комьев, разрушения почвенной корки, прикатывания почвы, уплотнения на глубину до 7 см подповерхностного и рыхления на глубину 4 см поверхностного слоев почвы. После прикатывания поверхность поля покрыта мульчированным слоем почвы, что способствует сохранению влаги.

Предпосевное прикатывание производится для задержания влаги в почве, измельчения крупных комьев земли и выравнивания поверхности поля, а также для уплотнения почвы, что особенно необходимо перед посевом сельскохозяйственных культур. Данная операция снижает проскальзывание и углубление опорно-приводных колес сеялки, что повышает равномерность посева и стабилизирует глубину заделки семян.

Послепосевное прикатывание - необходимая операция для влагозадержания и обеспечения контакта семян с почвой. Такой контакт создает благоприятные условия для получения более раннего и дружного прорастания семян, что имеет существенное значение в повышении урожайности при посеве в засушливых и поврежденных ветровой эрозии районах.

Каток предназначен для использования во всех почвенно-климатических зонах, кроме зоны горного земледелия.
Рабочими органами катка являются кольчато-шпоровые кольца.

Конструкция катка позволяет его безопасное транспортирование по дорогам общей сети за счет возможности его перевода в положение дальнего транспорта (рисунок 3).

Агрегатирование катка осуществляется с тракторами класса 1,4….2,0, оборудованными исправной гидросистемой.
При необходимости проведения прикатывания посевов с твердостью почвы менее 0,9 МПа рекомендуется использовать катки других марок (с меньшей степенью уплотнения).

Каток предназначен для работы в таких условиях:

• диапазон температур почвы - от 0 °С до +30 °С;

• влажность почвы в обрабатываемом слое - от 14 % до 23 %;

ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА

Наименования параметра Значение
Модель катка КШКУ-9,2
Тип Полуприцепной
Агрегатируется с трактором класса 2,0…3,0
Масса катка, кг, не более 3200
Дорожные просвет, мм., не менее 370
Рабочая скорость, км/ч 6-10
Транспортная скорость, км/ч 20
Габаритные размеры катка:
В рабочем положении мм
• длина 3482
• ширина 9370
• высота 960
В транспортном положении, мм
• длина 6470
• ширина 2340
• высота 1600
Ширина захвата, м 9,0
Производительность за 1 час основного времени , га/ч 5,5
Количество секций, шт 5
Ширина рабочих секций, мм 2040-3шт;
1630-2шт.
Перекрытие следа секций, мм 80
Количество кольчато-шпоровых колец, шт 64


Диаметр кольчато-шпоровых колец, мм 460
Масса кольца, кг 28,1
Уплотнение почвы, г/см2 До 1,2
Крошение почвы % 100
Размер комков почвы, см 3…..4
Трудоемкость перевода в рабочее или транспортное поло- 0,3
жение, чел/ч

Продолжительность перевода агрегата из рабочего положе- 0,3
ния в положение дальнего транспорта и обратно, ч, не более

Количество точек смазки, шт. -ежесменных 12
- сезонных 2
Трудоемкость ежесменного ТО, чел-ч 0,3
Коэффициент надежности выполнения технологического 0,98
процесса, не менее

Среднесменное время технического обслуживания, ч 0,5
Коэффициент готовности с учетом:
- оперативного времени 0,98
- организационного времени 0,97
Наработка на отказ, ч 150
Количество обслуживающего персонала, чел. 1
Гарантийный срок эксплуатации, месяцы 12*
Срок службы, лет До 8
