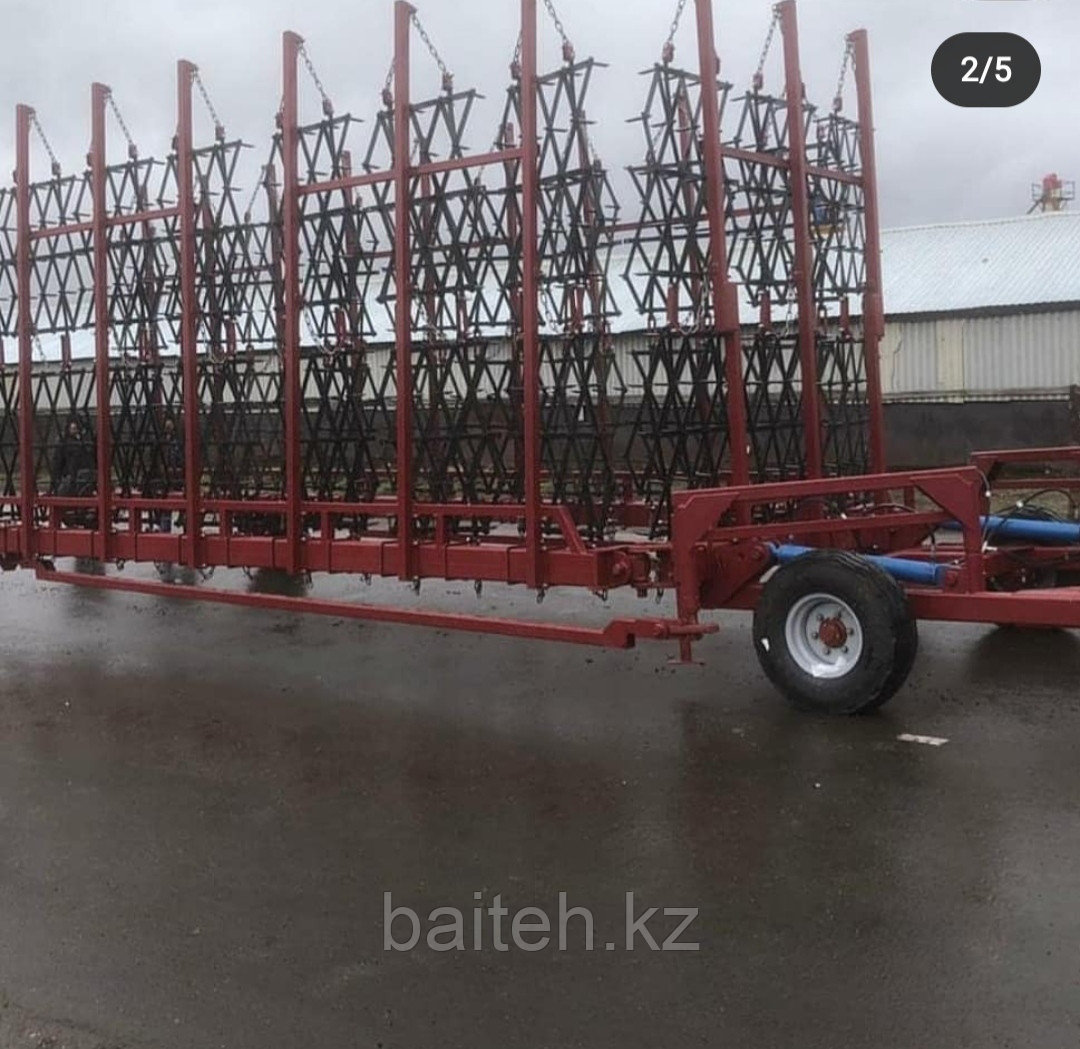

Сцепка борон гидрофицированная зубовая двухследная БГЗ-21УД
Сцепка предназначена для:
Ø весеннего «закрытия» влаги, вычесывания сорняков в нитевидной стадии развития;
Ø заделки минеральных удобрений, распределенных по полю;
Ø подготовки почвы к посеву;
Ø довсходового и послевсходового боронования посевов сельскохозяйственных культур
Ø обработки паров;
Ø выравнивания почвы после основной зяблевой обработки и провоцирования всходов яровых сорняков осенью.
УСТРОЙСТВО И РАБОТА СЦЕПКИ
В основе механизма работы зубовых борон находятся зубья. Зубовая борона работает следующим образом: передняя часть ребра «разрезает» почву, в тот же момент, боковые грани, сминая и раздвигая, перемешивают частицы почвы.
Посредством такого воздействия, он разрушает крупные комки почвы. Зубовая борона закрепляется на раме из отдельно соединенных звеньев. Сцепка шириной захвата 12-27 м в зависимости от состояния почвы и глубины обработки агрегатируется с тракторами класса 2.0…5.0
Наименования параметра |
Значение |
Значение |
Значение |
Модель сцепки |
БГЗ-21УД-01 |
БГЗ-23УД-01 |
БГЗ-27УД-01 |
Агрегатируется с трактором класса |
4,0…5,0 |
4,0…5,0 |
5,0…6,0 |
Масса сцепки без борон, кг, не более |
4100±100 |
4500±100 |
4900±100 |
Масса сцепки с тяжелой бороной, кг, не более |
6100 |
6700 |
7450 |
Масса сцепки со средней бороной, кг, не более |
5550 |
6050 |
6700 |
Дорожные просвет, мм., не менее |
300 |
300 |
300 |
Рабочая скорость, км/ч |
До 12 |
До 12 |
До 12 |
Транспортная скорость, км/ч не более |
20 |
20 |
20 |
Габаритные размеры бороны: |
|||
В рабочем положении,мм |
|
|
|
· длина |
9140 100 |
9140 100 |
9140 100 |
· ширина |
22200 100 |
24200 100 |
28200 100 |
· высота |
1300 100 |
1300 100 |
1300 100 |
В транспортном положении, мм |
|
|
|
· длина |
15000 100 |
16000 100 |
18000 100 |
· ширина |
4470 100 |
4470 100 |
4470 100 |
· высота |
4370 100 |
4370 100 |
4370 100 |
Ширина захвата, м |
21 |
23 |
27 |
Производительность за 1 час основного времени (расчетная) , га/ч |
До 25 |
До 27 |
До 32 |
Количество борон, шт |
42 |
46 |
54 |
Расположение борон |
двухрядное |
двухрядное |
двухрядное |
Ширина рабочих секций, мм |
1000 |
1000 |
1000 |
Уплотнение почвы, г/см2 |
До 1,2 |
До 1,2 |
До 1,2 |
Крошение почвы % |
100 |
100 |
100 |
Размер комков почвы, см |
4…5 |
4…5 |
4…5 |
Трудоемкость перевода в рабочее или транспортное положение, чел/ч |
0,3 |
0,3 |
0,3 |
Количество точек смазки, шт. - ежесменных |
10 |
10 |
10 |
- сезонных |
16 |
16 |
16 |
Трудоемкость ежесменного ТО, чел-ч |
0,3 |
0,3 |
0,3 |
Среднесменное время технического обслуживания, ч |
0,5 |
0,5 |
0,5 |
Количество обслуживающего персонала, чел. |
1 |
1 |
1 |
Гарантийный срок эксплуатации, месяцы |
12 |
12 |
12 |
Срок службы, лет |
До 8 |
До 8 |
До 8 |
1. Сница 2. Центральная секция 3. Крыло 4. Стойка 5. Стойка центральная боковая 6. Механизм раскрытия крыльев (дуги) 7. Колесо опорное 8. Колесо сницы 9. Колесо транспортное
Сцепка (рисунок 1) состоит из сницы (1), центральной секции (2), крыльев боковых (3) и секций с боронами. Боковые крылья шарнирно соединены с центральной секцией с помощью крестовин. Сница (1) в задней части шарнирно присоединена к центральной секции и опирается на почву колесами (8). Сница состоит из сварной рамы, на которой в передней части установлен зацеп, регулируемая стойка, и гидромагистраль, проложенная на раме до гидроцилиндров.
Крылья боковые при работе опираются на почву опорными колесами (10), закрепленными в торце брусьев, а в транспортном положении опираются на почву колесами транспортными (9).
Тяга запорного механизма (6) представляет собой толстостенную трубу, служащая как растяжка крыльев.
Для подъёма рабочих органов (зубовых борон) и перевода бороны в транспортное положение в задней части сницы установлены два гидроцилиндра.
Основные | |
---|---|
Страна производитель | Россия |
Тип | Зубовая борона |
Группа | Тяжелые |
Ширина захвата | 21 м |
Максимальная глубина обработки | 12 см |
Количество рядов | 2 |
Количество дисков/зубов | 42 шт |
Вес | 5550 кг |
Мощность трактора | 200 л. с. |
- Цена: от 8 900 000 ₸
- В наличии
- Код: БГЗ-21УД
от 8 900 000 ₸
